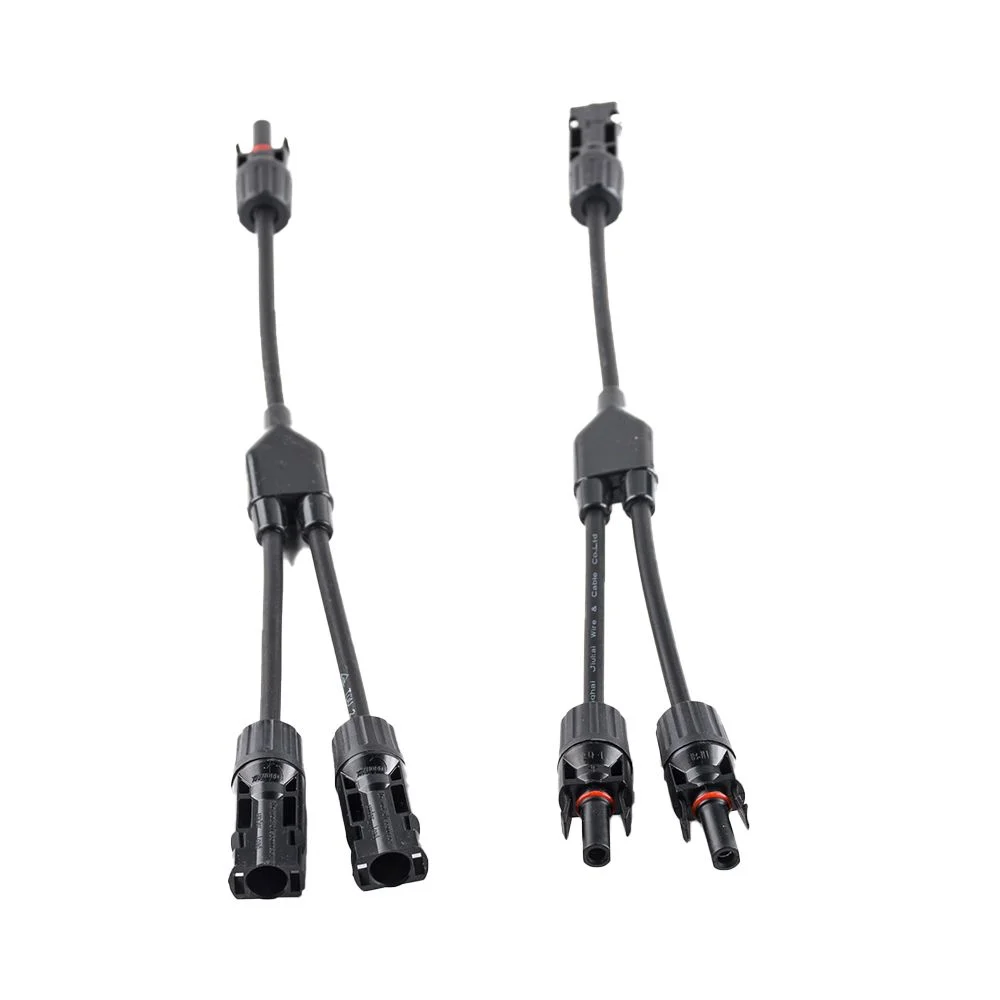

Solar Kabel 2-fach Abzweigbuchsen Y-Verbinder inkl. Kabelverlängerung (Paar)
Produktinformationen "Solar Kabel 2-fach Abzweigbuchsen Y-Verbinder inkl. Kabelverlängerung (Paar)"
... die 2-fach Abzweigbuchsen inkl. Kabelverlängerung für die parallel Schaltung von Solarmodulen - mit einer Länge von 34cm
Die Parallelschaltung von Solarpanelen:
Bei der Parallelschaltung von Solar Modulen werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom aber die Spannung bleibt gleich. Beispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A & einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung am Laderegler nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus. Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V. Damit passt nun Ihre Solar Konfiguration perfekt zum Laderegler. Der 2-fach Y Stecker (Abzweigbuchse):
- Gesamtlänge: 34cm
- Mit Standard Solar Steckverbindern
- Ideal für 12V-Systeme und Dünnschicht-Module
- Mit Easy-Click-System & Snap-In-Sperre
- Mit Schutzart IP67 im gesteckten Zustand
